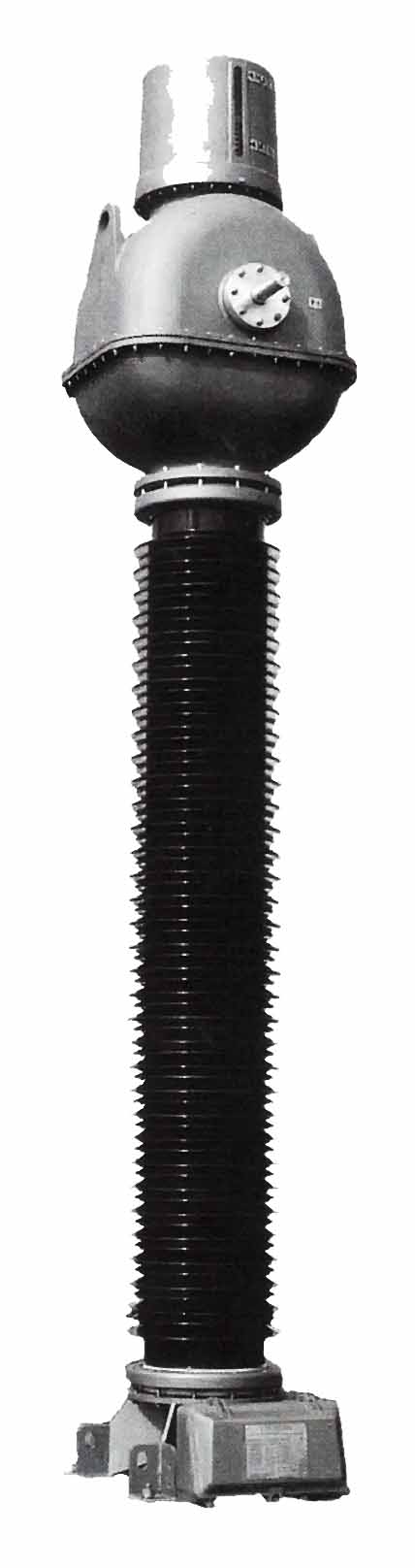

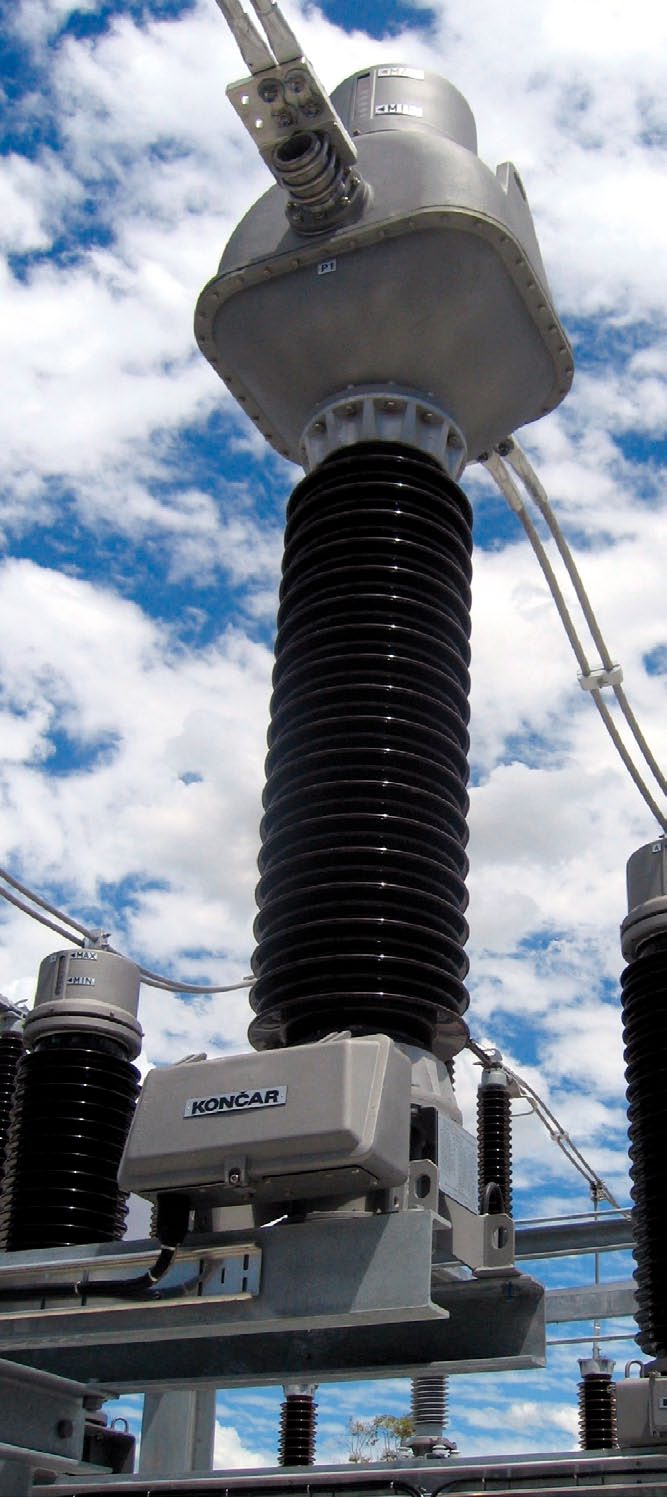

Трансформатор тока AGU до 765 кВ

Код товара: 0

Описание

ТРАНСФОРМАТОРЫ ТОКА
С МАСЛЯНЫМ ОХЛАЖДЕНИЕМ
для сетей наивысшего напряжения до 525 кВ

ПРИМЕНЕНИЕ
Масляные трансформаторы тока используются для отделения измерительного и защитного оборудования от источников высокого напряжения, а также и для трансформации измеряемых токов во величины которые соответствуют оборудованию для измерения и защиты.

СТАНДАРТЫ
Измерительные трансформаторы тока конструируем и изготовляем согласно с IEC (МЭК), VDE, ANSI, BS или с другими договорными стандартами.

ОПИСАНИЕ ОСНОВНЫХ ЧАСТЕЙ
• Сердечники трансформатора намотанные, сделанные из холоднокатанной магнитной листовой стали с ориентированным зернистым строением или из мягкого магнитного материала (МУ - металл), в зависимости от требуемого класса точности.
• Вторичная обмотка единообразно намотанная вдоль обода сердечника, а первичная обмотка проходит сквозь центр сердечника. Это даёт возможность использования электронно-вычислительной программы для точного расчёта реагирования (чувствительности) трансформатора тока во время переходных состояний в сети. Трансформаторы тока класса точности TPS, TPX, TPY или TPZ определены в стандарте МЭК 60044-6/92.
• Главная изоляция, то есть между обмотками и заземлёнными частями, сделана из изоляционной бумаги пропитанной трансформаторным маслом под высоким вакуумом. Электропроводящие экраны вставленные в главную изоляцию образуют конденсаторную втулку которая улучшает устойчивость этих трансформаторов против ударных напряжений атмосферного и сетевого происхождения.
• Трансформаторы наполнены высококачественным трансформаторным маслом с добавкой ингибитора, который улучшает его сопротивление старению. Обезгаживание и дегитратация масла осуществляется под высоким вакуумом до содержания влаги по крайней мере 10 микрограммов по грамму и таким образом обеспечиваются превосходные диэлектрические свойства. Мы гарантируем что в трансформаторном масле, которое используем в наших измерительных трансформаторах, нет полихлорированного бифенила или терфенила (ПХБ или ПХТ).

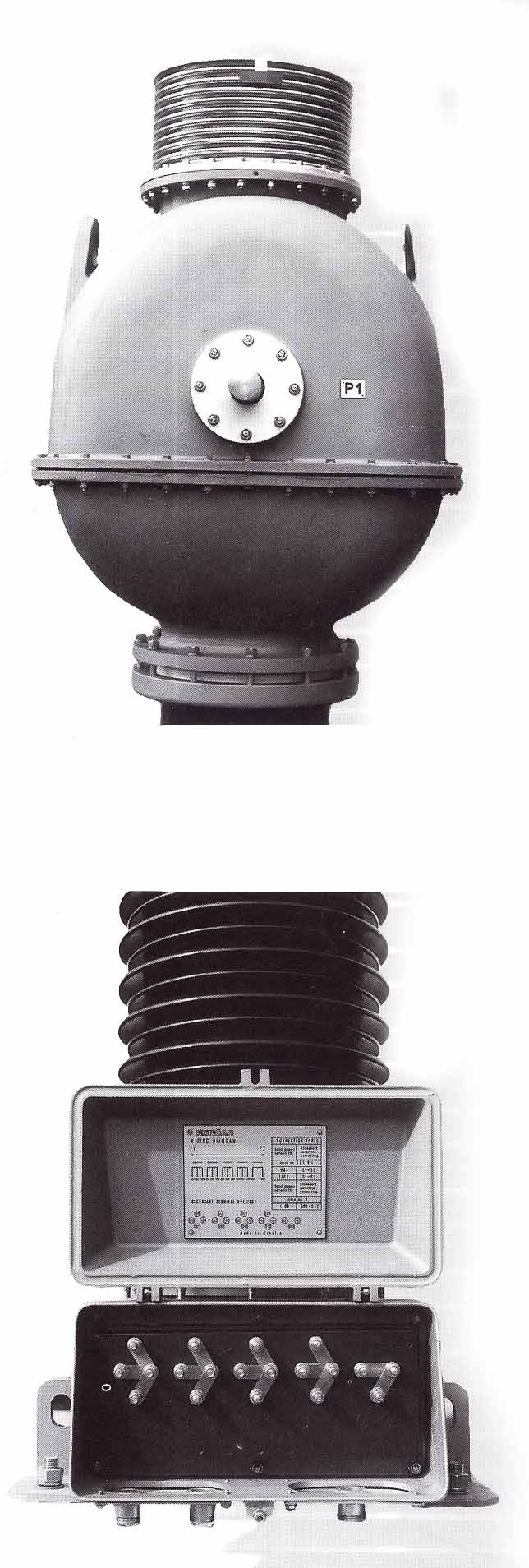

• Зажимы первичной обмотки сделаны из электролитической меди или алюминия. Медные зажимы защищены от коррозии горячим лужением или серебрением.
• Зажимы вторичной обмотки помещены в коробке соединительных зажимов, вместе с зажимом для заземления вторичных обмоток. Эти зажимы имеют форму зажимных (соединительных) винтов М8 и сделаны из нержавеющей стали.
• Изолятор, сделанный из высококачественного фарфора, имеет цилиндрическую форму, с эмалью коричневого цвета (по заказу покупателя эмаль может быть иного цвета). Искровой (пробивной) промежуток определяется согласно загрязнению окружающего воздуха на месте установки. Стандартные величины длины искрового промежутка: 20, 25 или 31 мм/кВ наивысшего напряжения оборудования, согласно требованию заказчика. Кроме фарфора, для изготовления изолятора как внешней изоляции, можно использовать также и композитное вещество (ГФК - силикон).
• Термическое расширение объёма масла компенсируется с помощью металлической мембраны сделаной из нержавеющей стали.
• Сейсмическая устойчивость трансформатора свыше 0.3 д.

ГЛАВНЫЕ ХАРАКТЕРИСТИКИ
• Номинальные первичные токи для:
- трансформаторов без возможности переключения (перемены соединений) на первичной обмотке до 6000 А
- трансформаторов с возможностью переключения (перемены соединений) на первичной обмотке в отношении 1:2 до 2x2500 А
- трансформаторов с возможностью переключения (перемены соединений) на первичной обмотке в отношении 1:2:4 до 4x1000 А
• Трансформаторы тока могут быть изготовлены также и с ответвлениями для переключения (перемены соединений) на вторичной обмотке или с ответвлениями для переключения (перемены соединений) на одной и другой, то есть на первичной и вторичной обмотках.
• Номинальный вторичный ток может быть: 1, 2 или 5 А.
• Число сердечников которые находятся внутри алюминиевого торуса, номинальная нагрузка всякого сердечника, классы точности для измерения и защиты, коэффициент безопасности и коэффициент предела точности, а также и термический ток постоянной величины в соответствии с требованием заказчика и договорными стандартами.
Номинальный термический кратковременный ток 100 х In или максимально 50 кА; а номинальный динамический ток 250xln или максимально 125 кА (если нет иных требований).
Стандартные исполнения трансформаторов предназначены для температуры окружающей среды: -25/+40°С.


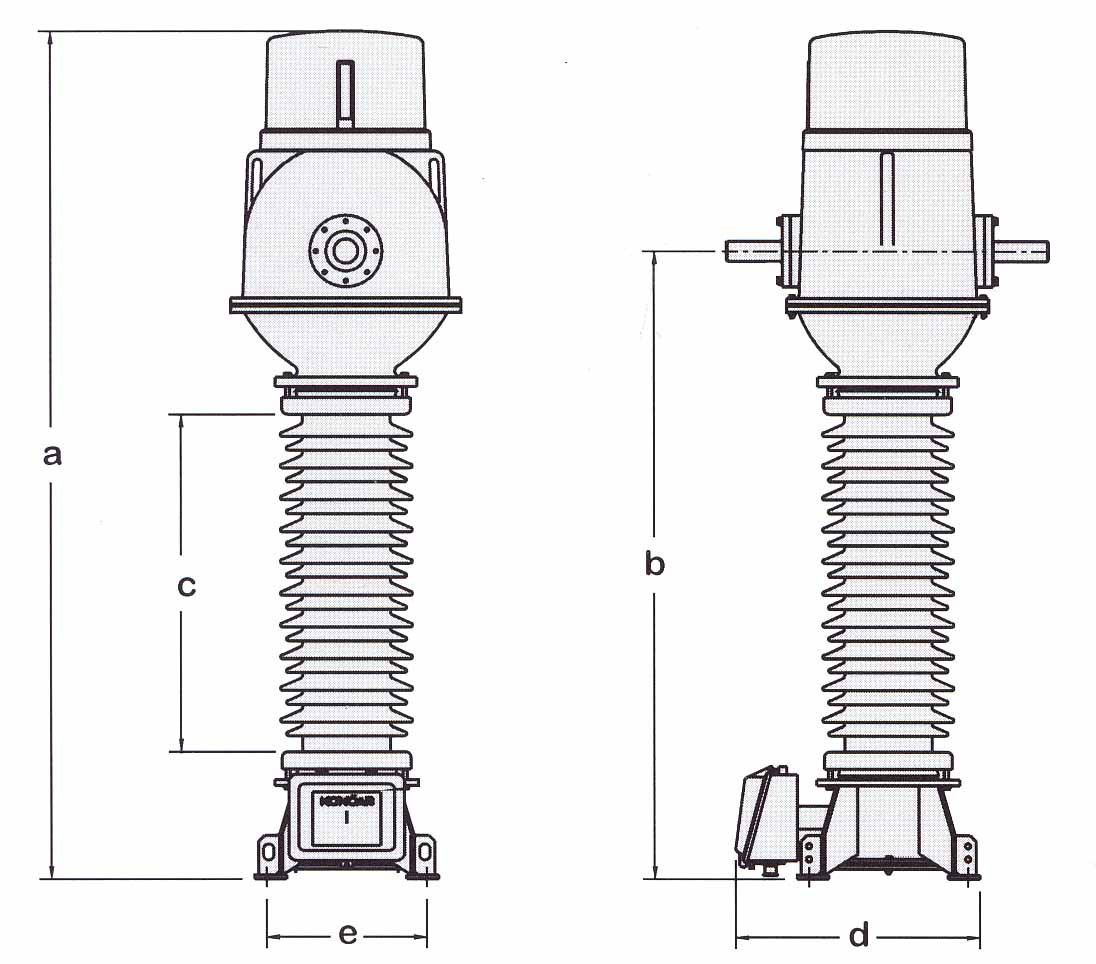

Характеристики

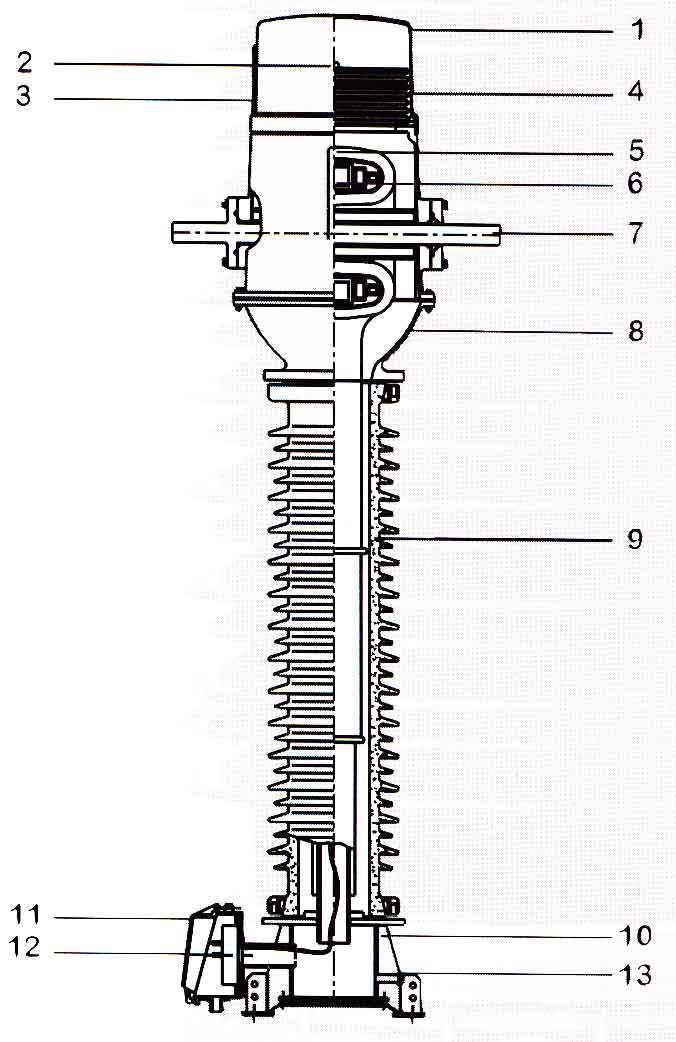

1. Защитное приспособление мембраны
2. Клапан для выпуска воздуха
3. Индикатор положения мембраны
4. Мембрана растяжимая
5. Изоляция ВН
6. Вторичная обмотка
7. Зажимы первичной обмотки
8. Голова трансформатора
9. Изолятор
10. Каркас
11. Коробка зажимов вторичных обмоток
12. Зажимы вторичной обмотки
13. Клапан для наполнения и опорожнения масла
